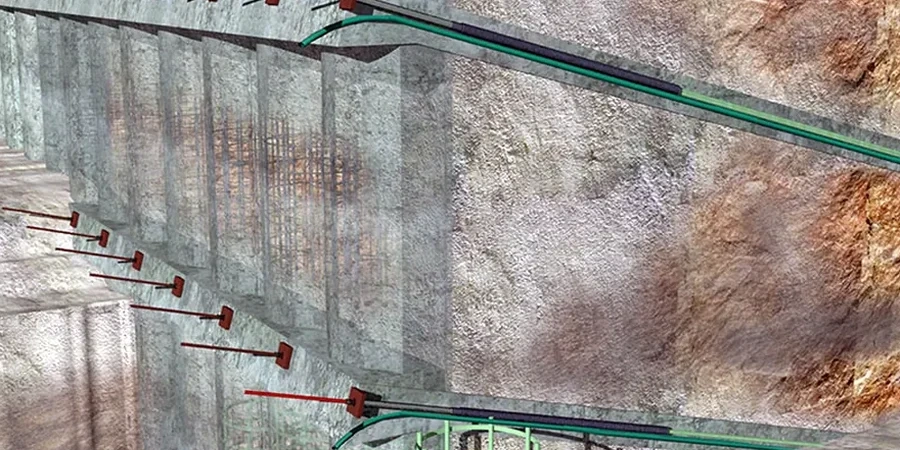

Sur un chantier de parking souterrain près de l'île de Nantes, la nappe affleurait à moins de deux mètres. Les terrassements butaient sur des sables limoneux sans cohésion. Une paroi moulée classique ne tenait pas le fond de fouille. La solution est passée par une conception d'ancrages actifs dimensionnés pour reprendre 600 kN par tirant, avec double protection anticorrosion imposée par l'agressivité de l'eau de Loire. Ce cas illustre bien la réalité nantaise : un sous-sol fait d'alluvions récentes et de gneiss altéré, où la stabilité des excavations profondes exige des tirants pensés sur mesure. Avant toute mise en traction, nous croisons les données de l'étude de sol avec une campagne de sondages SPT pour caler le frottement latéral unitaire dans les horizons sableux. À Nantes, chaque projet en bord de Loire ou sur le coteau de Sainte-Anne impose sa propre logique d'ancrage, entre poussée hydraulique et géométrie des couches de mica-schistes.
Dans les alluvions de Loire, un ancrage mal dimensionné par rapport à la nappe peut entraîner un glissement de masse en moins de 48 heures.
Considérations locales
Dans le sous-sol nantais, deux formations géologiques prédominent : les alluvions sablo-limoneuses de la Loire, d'une épaisseur variant de 8 à 15 mètres, et le socle de gneiss et micaschistes du Massif armoricain, dont les premiers mètres sont fréquemment altérés. La nappe phréatique, calée sur le niveau du fleuve, présente un battement saisonnier de 2 à 3 mètres. Les risques majeurs pour un ancrage incluent la perte de capacité due au fluage du scellement dans les limons saturés ou à la corrosion accélérée des aciers en présence d'eaux sulfatées. Une rupture de tirant peut provoquer une déstabilisation en cascade de l'ensemble d'un voile de soutènement. Un autre danger provient de l'interférence avec les nombreux réseaux enterrés du centre-ville : un forage mal positionné risque d'endommager une canalisation de gaz ou un collecteur d'assainissement ancien. C'est pourquoi la déclaration DT-DICT et le géoréférencement systématique de chaque tête d'ancrage sont obligatoires à Nantes.
Questions fréquemment posées
Quelle est la différence technique entre un ancrage actif et un ancrage passif ?
Un ancrage actif est mis sous tension après scellement pour exercer une compression sur le terrain dès la construction. À l'inverse, un ancrage passif ne réagit qu'aux déplacements du massif. À Nantes, on préfère les tirants actifs pour les parois moulées en milieu urbain car ils limitent les déformations derrière les bâtiments voisins.
Combien coûte la conception et l'exécution d'un ancrage à Nantes ?
Les coûts dépendent de la profondeur et de la capacité. Pour un tirant unitaire de 400 kN sur 15 mètres, le budget se situe entre 860 € et 3 810 € par unité, incluant forage, scellement, mise en tension et essais de contrôle.
Quelle norme encadre les essais de traction d'ancrage en France ?
Conformément à la norme NF P 94-153, l'essai de traction statique est exécuté par paliers de chargement, chaque palier durant au moins 15 minutes. On mesure le fluage et le déplacement en tête jusqu'à 1,3 fois la charge de service. Le laboratoire fournit un rapport comprenant les courbes force-déplacement.
Quelle durée de vie garantit-on pour un ancrage permanent en bord de Loire ?
Un ancrage permanent est dimensionné pour une durée de vie de 100 ans selon l'Eurocode 7 et la norme NF EN 1537. La protection anticorrosion est essentielle : gaine PVC double paroi, coulis d'au moins 10 mm d'épaisseur autour de l'acier, et injection en une seule passe. Un contrôle périodique de la tension est recommandé tous les 10 ans.
